Sandėliavimo bokštai



Plokščiadugniai grūdų bokštai „BIN“

„BIN“ - Lenkijos įmonė įkurta 1990 m. Pagrindinis gaminamas produktas yra grūdų saugojimo bokštai ir juos komplektuojantys elementai ir įrenginiai. Bokštų gamybai naudojama aukščiausios kokybės žaliava, kuri perkama iš vakarų Europos tiekėjų. Gamykloje yra naudojamos pažangiausios programuojamos staklės ir mašinos, kurios leidžia pagaminti aukštos kokybės ir tikslumo atitinkamus bokštų elementus, dideliu našumu.

Iki šios dienos „BIN“ gamykla jau pardavė 48000 vnt. grūdų bokštų, kurių bendra talpa 3,8 mln. tonų. Šiuo metu „BIN“ yra gerai žinoma ir vertinama kompanija dėl savo gaminamos produkcijos ne tik Lenkijoje, tačiau ir kitose Europos šalyse: Danijoje, Olandijoje, Šveicarijoje, Čekija, Slovakijoje, Rumunijoje, Lietuvoje, Latvijoje, Ukrainoje, Baltarusijoje, Rusijoje ir kt. šalyse.

Grūdų bokštams statyti reikalinga įrengti pamatines plokštes, paprastai pakanka įrengti plaukiojančio tipo plokštę 300 mm storio su dviem armatūros tinklais ant sutankinto žvyro-smėlio 800 mm storio pagrindo. Tokio tipo pamatai nėra brangūs, įrengiami greitai, bei juos įsirengti galima ir patiems ūkio būdu.

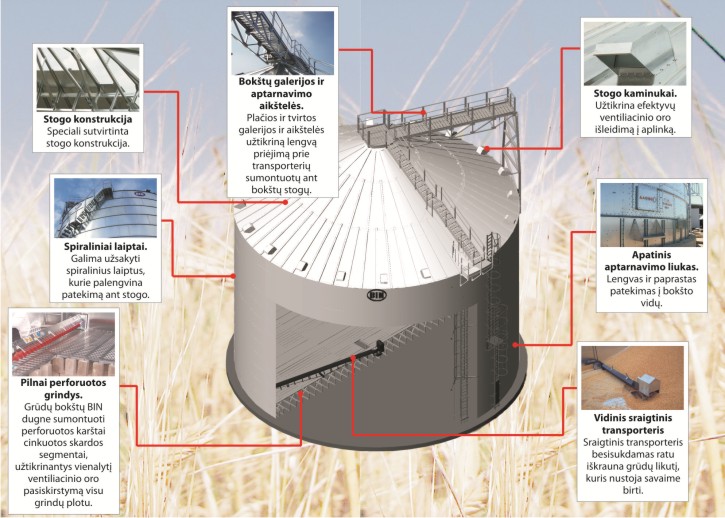

„BIN“ bokštų apačioje yra sumontuojamos perforuotos grindys visu bokšto dugno plotu, kurios į pamatą atremiamos betoniniais blokeliais. Ventiliacijos grindys susideda iš perforuotos skardos segmentų, pagamintų iš karštai cinkuotos skardos, kas padidina grūdų aušinimo efektyvumą visu plotu, bei papildomai eliminuojamas grūdų sąlytis su betoniniu pamatu bei drėgmės migracija į grūdus.

Grūdų iškrovimas vykdomas per centre esančia angą, prie kurios po perforuotomis grindimis yra sumontuota rankiniu būdu valdoma atidarymo-uždarymo sklendė, bei pajungiamas horizontalus sraigtinis arba grandiklinis transporteris išnešantis grūdus į išorę. Kai grūdai nustoja savaime birti, likučiui iškrauti yra sumontuotas ratu besisukantis sraigtinis transporteris, kuris besisukdamas apie centrinę bokšto ašį grūdus stumia link centrinės angos.

Bokštų komplektacija:

  • viršutinio lygio jutiklis, fiksuojantis bokšto pripildymą;
  • vidinės ir išorinės kopėčios su turėklais;
  • durelės bokšto stoge ir sienoje;
  • ventiliavimo sistema su ventiliatoriumi (7,5 – 11,0 kW);
  • grūdų temperatūros matavimo sistema su skaitmeniniu temperatūros nuskaitymo prietaisu;
  • perforuotos grindys visu plotu;
  • grūdų iškrovimo sistema: grindų išvalymo sraigtinis transporteris besisukantis ratu; sraigtinis transporteris iškraunantis bokštą.



Grūdų bokšto modelis

Talpa, m3

Talpa, t

Diametras, m

Bendras aukštis, m

BIN 60, BIN 60 R

77

60

4,46

6,08

BIN 60W, 60 WR

90

70

4,46

7,03

BIN 100, BIN 100R

134

100

5,35

7,3

BIN100W,BIN 100WR

177

130

5,35

9,2

BIN 200

280

200

6,68

9,55

BIN 200W

347

250

6,68

11,45

BIN 500

694

500

8,59

13,87

BIN 1001

1264

950

11,46

14,72

BIN1500

2019

1500

14,32

15,54







Plokščiadugniai grūdų bokštai „Symaga“

Symaga, S.A. yra vienas didžiausių grūdų bokštų gamintojų pasaulyje. Symaga gamina labai platų spektrą grūdų bokštų modelių nuo 10 t iki 12000 t talpos viename bokšte. Bokštai pasirinktinai gali būti pagaminti pagal DIN arba ANSI standartus. Visi bokštus komplektuojantys elementai yra pagaminti iš karštai cinkuoto plieno lakštų, kurių padengimas yra 450 g/m2.



Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1070/6

10,7

6,89

9,92

691

SBH1070/7

10,7

8,03

11,06

793

SBH1070/8

10,7

9,17

12,2

896

SBH1070/9

10,7

10,31

13,34

998

SBH1070/10

10,7

11,45

14,48

1101

SBH1070/11

10,7

12,59

15,6

1203

SBH1070/12

10,7

13,73

16,76

1306

SBH1070/13

10,7

14,87

17,9

1408

SBH1070/14

10,7

16,01

19,04

1511

SBH1070/15

10,7

17,15

20,18

1613

SBH1070/16

10,7

18,29

21,32

1716

SBH1070/17

10,7

19,43

22,46

1818

SBH1070/18

10,7

20,57

23,6

1921




Modelis

Cilindro skermuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1145/6

11,45

6,89

10,14

929

SBH1145/7

11,45

8,03

11,28

1040

SBH1145/8

11,45

9,17

12,42

1157

SBH1145/9

11,45

10,31

13,56

1262

SBH1145/10

11,45

11,45

14,7

1379

SBH1145/11

11,45

12,59

15,84

1489

SBH1145/12

11,45

13,73

16,98

1607

SBH1145/13

11,45

14,87

18,12

1724

SBH1145/14

11,45

16,01

19,26

1842

SBH1145/15

11,45

17,15

20,4

1953

SBH1145/16

11,45

18,29

21,54

2071

SBH1145/17

11,45

19,43

22,68

2182

SBH1145/18

11,45

20,57

23,82

2299




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1223/6

12,23

6,89

10,36

1079

SBH1223/7

12,23

8,03

11,5

1205

SBH1223/8

12,23

9,17

12,64

1339

SBH1223/9

12,23

10,31

13,78

1458

SBH1223/10

12,23

11,45

14,92

1592

SBH1223/11

12,23

12,59

16,06

1719

SBH1223/12

12,23

13,73

17,2

1852

SBH1223/13

12,23

14,87

18,34

1986

SBH1223/14

12,23

16,01

19,48

2120

SBH1223/15

12,23

17,15

20,62

2247

SBH1223/16

12,23

18,29

21,76

2381

SBH1223/17

12,23

19,43

22,9

2508

SBH1223/18

12,23

20,57

24,04

2642






Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1451/8

14,51

9,17

13,3

1703

SBH1451/9

14,51

10,31

14,44

1891

SBH1451/10

14,51

11,45

15,58

2079

SBH1451/11

14,51

12,59

16,72

22,68

SBH1451/12

14,51

13,73

17,86

2456

SBH1451/13

14,51

14,87

19,0

2645

SBH1451/14

14,51

16,01

20,14

2833

SBH1451/15

14,51

17,15

21,28

3022

SBH1451/16

14,51

18,29

22,42

3210




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1528/8

15,28

9,17

13,515

1901

SBH1528/9

15,28

10,31

14,655

2110

SBH1528/10

15,28

11,45

15,795

2319

SBH1528/11

15,28

12,59

16,935

2528

SBH1528/12

15,28

13,73

18,075

2737

SBH1528/13

15,28

14,87

19,215

2946

SBH1528/14

15,28

16,01

20,355

3155

SBH1528/15

15,28

17,15

21,495

3364

SBH1528/16

15,28

18,29

22,635

3573




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1680/8

16,8

9,17

13,955

2327

SBH1680/9

16,8

10,31

15,095

2580

SBH1680/10

16,8

11,45

16,235

2833

SBH1680/11

16,8

12,59

17,375

3085

SBH1680/12

16,8

13,73

18,515

3338

SBH1680/13

16,8

14,87

19,655

3590

SBH1680/14

16,8

16,01

20,795

3843

SBH1680/15

16,8

17,15

21,935

4096

SBH1680/16

16,8

18,29

23,075

4348




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1757/8

17,57

9,17

14,27

2563

SBH1757/9

17,57

10,31

15,41

2839

SBH1757/10

17,57

11,45

16,55

3116

SBH1757/11

17,57

12,59

17,69

3392

SBH1757/12

17,57

13,73

18,83

3668

SBH1757/13

17,57

14,87

19,97

3945

SBH1757/14

17,57

16,01

21,11

4221

SBH1757/15

17,57

17,15

22,25

4497

SBH1757/16

17,57

18,29

23,39

4774




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1834/8

18,34

9,17

14,47

2809

SBH1834/9

18,34

10,31

15,61

3110

SBH1834/10

18,34

11,45

16,75

3411

SBH1834/11

18,34

12,59

17,89

3712

SBH1834/12

18,34

13,73

19,03

4013

SBH1834/13

18,34

14,87

20,17

4314

SBH1834/14

18,34

16,01

21,31

4615

SBH1834/15

18,34

17,15

22,45

4916

SBH1834/16

18,34

18,29

23,59

5217




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SBH1986/8

19,86

9,17

14,935

3338

SBH1986/9

19,86

10,31

16,075

3691

SBH1986/10

19,86

11,45

17,215

4044

SBH1986/11

19,86

12,59

18,355

4397

SBH1986/12

19,86

13,73

19,495

4750

SBH1986/13

19,86

14,87

20,635

5103

SBH1986/14

19,86

16,01

21,775

5456

SBH1986/15

19,86

17,15

22,915

5809

SBH1986/16

19,86

18,29

24,055

6163

Pastaba: mažesnio diametro nei 10,7 m ir didesnio diametro nei 19,86 m bokštų modelių duomenys pagal užklausimą.




Konusiniai grūdų bokštai „Symaga“



Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE460/7T45

4,6

8,02

12,36

153

SCE460/8T45

4,6

9,16

13,50

172

SCE460/9T45

4,6

10,3

14,64

191

SCE460/10T45

4,6

11,44

15,78

209

SCE460/11T45

4,6

12,58

16,92

228

SCE460/12T45

4,6

13,72

18,06

247

SCE460/13T45

4,6

14,86

19,20

266




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE535/7T45

5,35

8,02

12,965

211

SCE535/8T45

5,35

9,16

14,105

236

SCE535/9T45

5,35

10,3

15,245

262

SCE535/10T45

5,35

11,44

16,385

287

SCE535/11T45

5,35

12,58

17,525

313

SCE535/12T45

5,35

13,72

18,665

338

SCE535/13T45

5,35

14,86

19,805

364




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE610/7T45

6,1

8,02

13,55

280

SCE610/8T45

6,1

9,16

14,69

313

SCE610/9T45

6,1

10,3

15,83

347

SCE610/10T45

6,1

11,44

16,97

380

SCE610/11T45

6,1

12,58

18,11

413

SCE610/12T45

6,1

13,72

19,25

446

SCE610/13T45

6,1

14,86

20,39

480




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE687/7T45

6,87

8,02

14,17

363

SCE687/8T45

6,87

9,16

15,31

405

SCE687/9T45

6,87

10,3

16,45

447

SCE687/10T45

6,87

11,44

17,59

489

SCE687/11T45

6,87

12,58

18,73

531

SCE687/12T45

6,87

13,72

19,87

574

SCE687/13T45

6,87

14,86

21,01

616




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE760/7T45

7,64

8,02

14,775

458

SCE760/8T45

7,64

9,16

15,915

510

SCE760/9T45

7,64

10,3

17,055

563

SCE760/10T45

7,64

11,44

18,195

615

SCE760/11T45

7,64

12,58

19,335

667

SCE760/12T45

7,64

13,72

20,475

719

SCE760/13T45

7,64

14,86

21,615

772




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE840/7T45

8,4

8,02

15,385

565

SCE840/8T45

8,4

9,16

16,525

628

SCE840/9T45

8,4

10,3

17,665

691

SCE840/10T45

8,4

11,44

18,805

754

SCE840/11T45

8,4

12,58

19,945

817

SCE840/12T45

8,4

13,72

21,085

881

SCE840/13T45

8,4

14,86

22,225

944




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE920/7T45

9,18

8,02

15,905

688

SCE920/8T45

9,18

9,16

17,045

764

SCE920/9T45

9,18

10,3

18,185

839

SCE920/10T45

9,18

11,44

19,325

915

SCE920/11T45

9,18

12,58

20,465

990

SCE920/12T45

9,18

13,72

21,605

1066

SCE920/13T45

9,18

14,86

22,745

1141




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Bendras aukštis, m

Talpa, m3

SCE993/7T45

9,93

8,02

16,50

820

SCE993/8T45

9,93

9,16

17,64

908

SCE993/9T45

9,93

10,3

18,78

996

SCE993/10T45

9,93

11,44

19,92

1085

SCE993/11T45

9,93

12,58

21,06

1173

SCE993/12T45

9,93

13,72

22,20

1261

SCE993/13T45

9,93

14,86

23,34

1349





Konusiniai 45o – 60o atkrovimo į transporto priemones grūdų bokštai „Symaga“





Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE300/3T45

3,05

3,42

30,77

SCE300/4T45

3,05

4,56

38,12

SCE300/5T45

3,05

5,7

47,47

SCE300/6T45

3,05

6,84

55,82

SCE300/7T45

3,05

7,98

64,17

SCE300/8T45

3,05

9,12

72,52




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE300/3T66

3,05

3,42

35,07

SCE300/4T66

3,05

4,56

43,42

SCE300/5T66

3,05

5,7

51,78

SCE300/6T66

3,05

6,84

60,13

SCE300/7T66

3,05

7,98

68,5

SCE300/8T66

3,05

9,12

76,85




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE350/3T45

3,5

3,42

41,25

SCE350/4T45

3,5

4,56

52,22

SCE350/5T45

3,5

5,7

63,19

SCE350/6T45

3,5

6,84

74,15

SCE350/7T45

3,5

7,98

85,12

SCE350/8T45

3,5

9,12

96,09




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE350/3T66

3,5

3,42

46,23

SCE350/4T66

3,5

4,56

56,83

SCE350/5T66

3,5

5,7

67,42

SCE350/6T66

3,5

6,84

78,02

SCE350/7T66

3,5

7,98

88,61

SCE350/8T66

3,5

9,12

99,21




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE460/3T45

4,6

3,42

76

SCE460/4T45

4,6

4,56

95

SCE460/5T45

4,6

5,7

113,9

SCE460/6T45

4,6

6,84

132,8




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE460/3T60

4,6

3,42

84,24

SCE460/4T60

4,6

4,56

103,07

SCE460/5T60

4,6

5,7

121,9

SCE460/6T60

4,6

6,84

140,74




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE535/3T45

5,35

3,42

107,5

SCE535/4T45

5,35

4,56

133,3

SCE535/5T45

5,35

5,7

159

SCE535/6T45

5,35

6,84

184,7




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE535/3T60

5,35

3,42

121

SCE535/4T60

5,35

4,56

146,5

SCE535/5T60

5,35

5,7

172

SCE535/6T60

5,35

6,84

198




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE610/3T45

6,1

3,42

144,8

SCE610/4T45

6,1

4,56

178,1

SCE610/5T45

6,1

5,7

211,4

SCE610/6T45

6,1

6,84

244




Modelis

Cilindro skersmuo, m

Cilindro aukštis, m

Talpa, m3

SCE610/3T60

6,1

3,42

166

SCE610/4T60

6,1

4,56

199

SCE610/5T60

6,1

5,7

232

SCE610/6T60

6,1

6,84

266



Nuotraukos

Klauskite specialisto

Mindaugas Veiveris
8 698 450 06
Rašyti specialistui
Uždaryti
Tadas Juška
8 620 355 71
Rašyti specialistui
Uždaryti
<Grįžti atgal
